IEPE EMULATOR

ACTIVE FILTERS
IEPE TECHNOLOGY

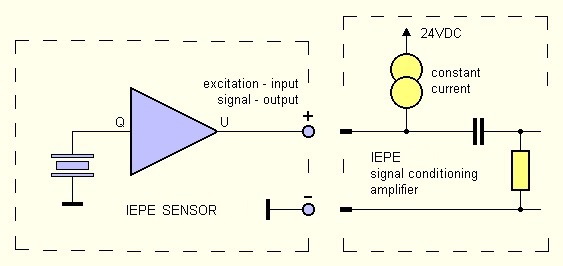

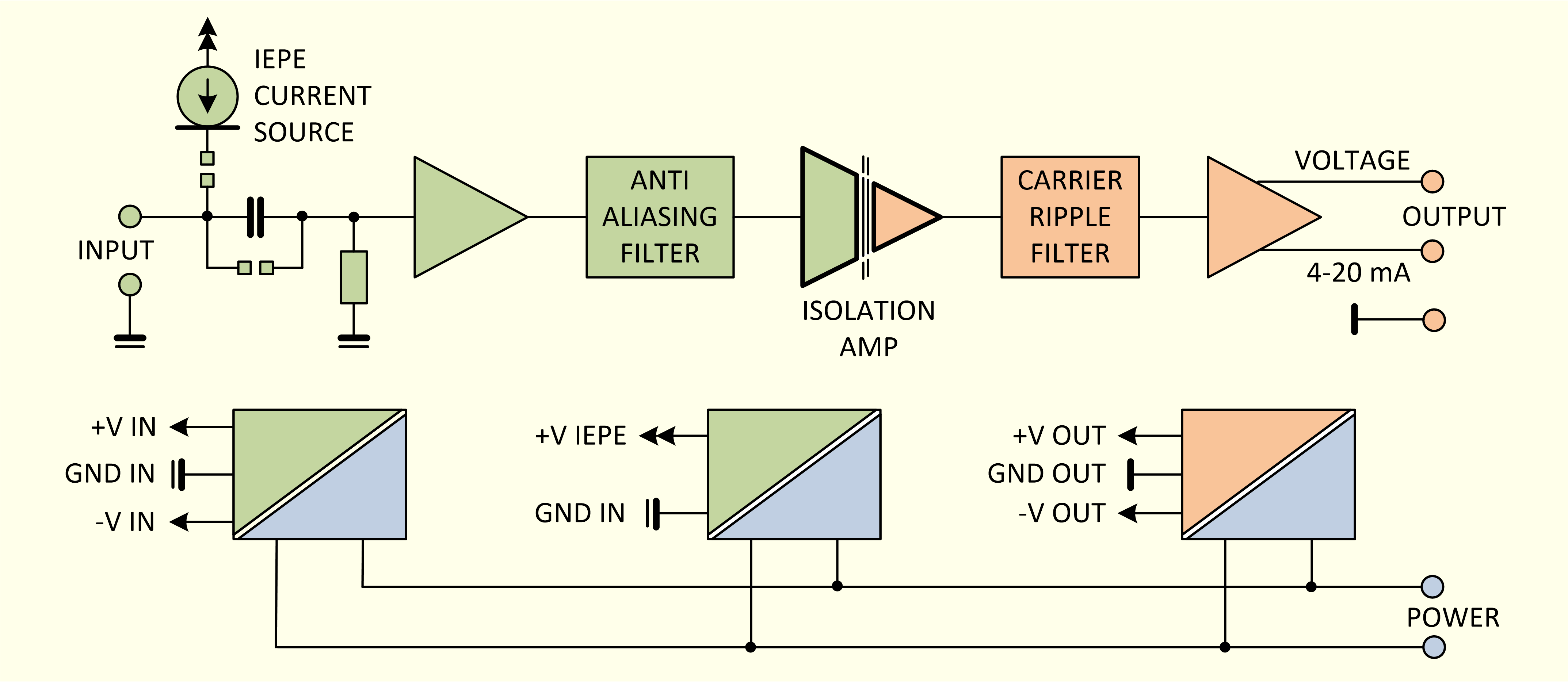

Principle: IEPE technology - IEPE-Sensor and Signal Processing Amplifier
IEPE technology
IEPE sensors for acceleration, vibration and noise, etc. are so-called "smart" transducers, i.e. besides the actual piezo sensor element, they are additionally equipped with an impedance converter which permits trouble-free handling
with respect to cable length and cable capacity, etc.
The IEPE sensor is powered by a constant current source, usually 4 mA from
24 V. With this supply, an offset of typically +10 to +12 VDC is applied to the
IEPE sensor. The sensor signal is an alternating voltage which is symmetrical
about this point.
Because of this DC offset, IEPE signal conditioner are always provided with an
AC coupling (high pass) at the input.
EIGNER MESSTECHNIK develops and manufactures a constantly expanding range of amplifiers and testing units in the field of IEPE technology.
IEPE Technik
IEPE Sensoren für Beschleunigung, Vibration, Geräusch etc. sind sog. "smart transducer", d.h. sie beinhalten neben dem eigentlichen Piezo-Sensorelement zusätzlich einen Impedanzwandler, was einen unproblematischen Umgang bezüglich Leitungslänge, Kabelkapazität etc. ermöglicht.
Die Stromversorgung des IEPE Sensors erfolgt durch eine Konstantstrom-
quelle, meist 4mA aus 24V. Mit dieser Versorgung stellt sich am IEPE-Sensor
ein Offset von typisch +10 bis +12VDC ein. Das Sensorsignal ist eine um diesen Punkt symmetrische Wechselspannung.
Aufgrund dieses DC-Offsets werden IEPE-Signalaufbereiter am Eingang immer
mit einer AC-Kopplung (Hochpass) ausgestattet.
EIGNER MESSTECHNIK entwickelt und fertigt rund um die IEPE Technik eine stetig erweiterte Palette von Verstärkern und Testgeräten.
  IEPE signal conditioning modules

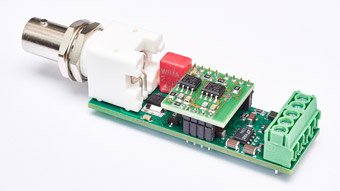

IEPE Signal Processing Amplifier - IPE-FM3

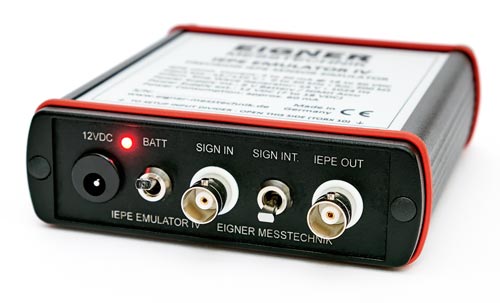

  IEPE EMULATOR I - IEPE test tool for sensor simulation

IEPE Testing Tool - IEPE EMULATOR I

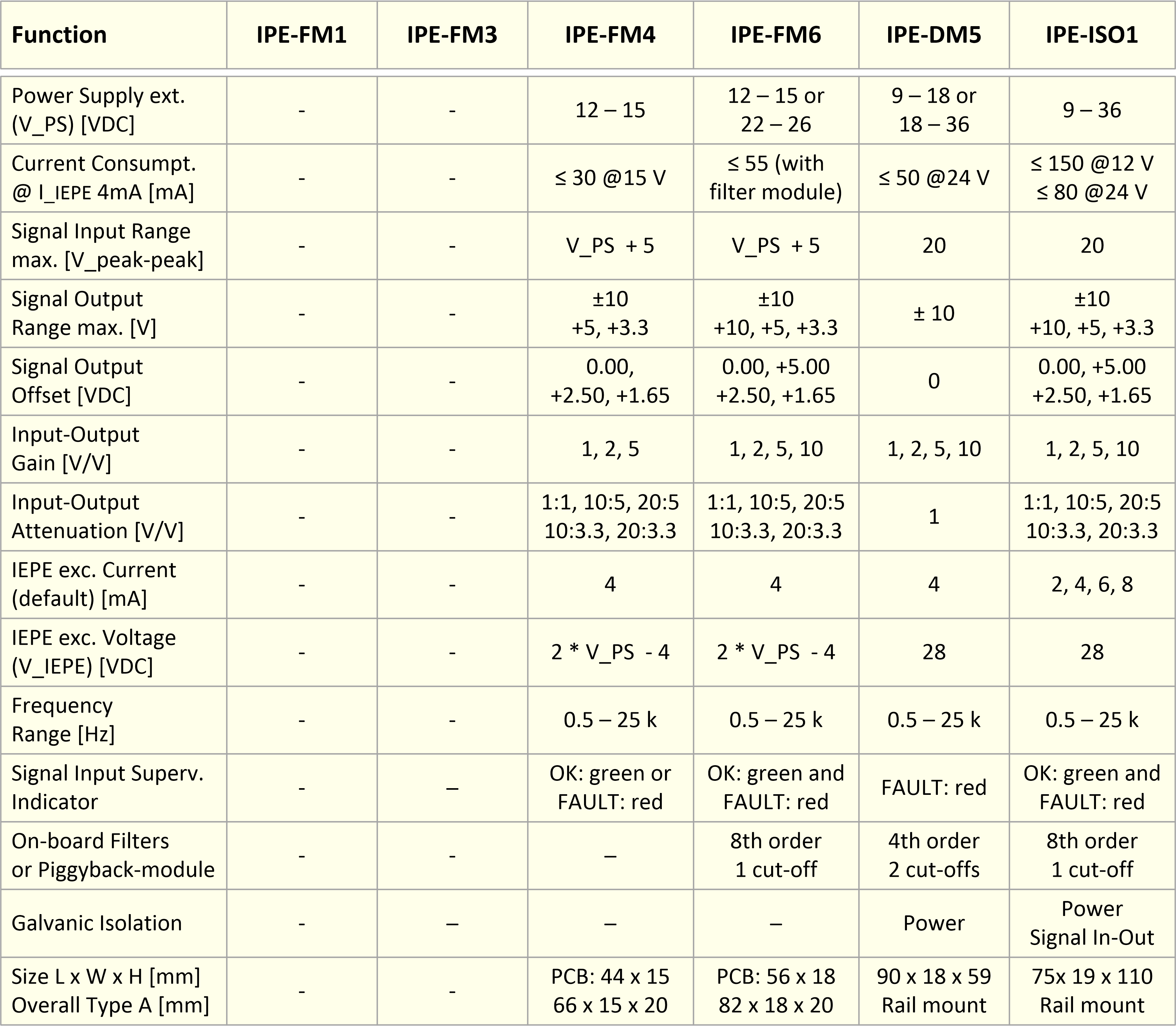

Table: Function matrix of our current IEPE signal conditioning modules
IEPE-Modules overview

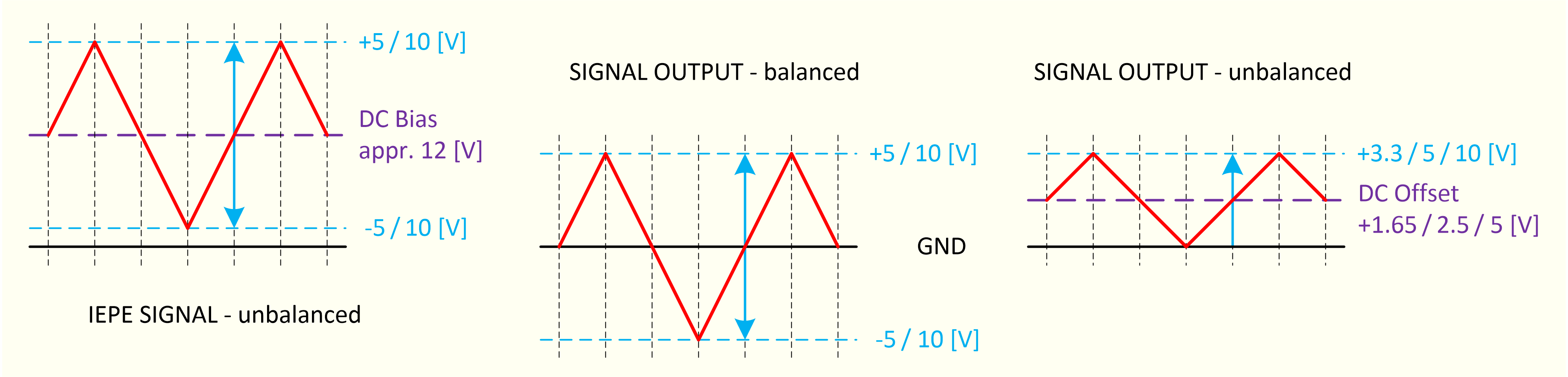

Diagram: IEPE signal compared to signal outputs of the modules
Signal-IEPE-IN-OUT_symm-unsymm
Select the module that best fits your measurement task:
One of the most important questions when selecting the appropriate IEPE signal conditioning is whether the subsequent digitization unit (ADC) expects a
  symmetrical signal, ie ±5 V or ±10 V, or whether the measuring range is
  unbalanced, e.g. 0 to +10 V, 0 to +5 V or 0 to +3.3 V.
Furthermore, it has to be clarified whether the sensor signal must be
  amplified, or even attenuated,
in order to enable a correct modulation of the subsequent digitization unit.

In addition, the IEPE excitation current must also be determined by means
of bandwidth and cable length.
  Range 2 to 20 mA. Default: 4 mA.
How important is an indication of the signal input status - OK or error?
Further question: Is for the measuring task an
  anti-aliasing filter
a) necessary or b) already installed at the digitization unit (ADC)?
If a: yes and b: no, then our module IPE-FM3, -FM6, -DM5 could be used.
Alternatively, we recommend our "Active Filters" modules.
In addition to the criteria listed in the matrix, particular attention should be
paid to the available power supply.
The modules IPE-FM1, -FM4 and -FM6 have on-board charge pump converters
for generating both the
  negative operating voltage (-V_PS) of the electronics as well as the
  24 V (nominal) IEPE excitation voltage (V_IEPE).
In addition to the usual 12 to 15 VDC, the IPE-FM6 module is also available with
a 24 VDC (22 to 26 VDC) power supply.
For the IPE-FM3 module, these voltages must be supplied externally.
These supply voltages are provided for the modules in the housings
(IEPE housing 1).
Wide range DC / DC converter
    9 to 18 VDC or
  18 to 36 VDC (optional 9 to 36 VDC)
allow galvanic separation of the supplies and a automotive-compliant overvoltage protection.
IPE-FM1, -FM4 and -FM6 also benefit from galvanic isolation, wide range power
supply and overvoltage protection.
IPE-DM5 is always supplied by DC / DC converters.
For details see data sheet "IPE-DM5_man_en.pdf".
Auswahl des zur Messaufgabe passenden Moduls:
Eine der wichtigsten Fragen bei der Auswahl der passenden IEPE-Signalaufbereitung ist, ob die nachfolgende Digitalisierungseinheit (ADC) ein
  symmtrisches Signal, also ±5V oder ±10V erwartet, oder ein
  unsymmetrisches, z.B. 0 bis +10V, 0 bis +5V oder 0 bis +3.3V.
Des weiteren muss geklärt werden ob das Sensor-Signal
  verstärkt, oder auch abgeschwächt
werden muss, um eine korrekte Aussteuerung der nachfolgenden Digitalisierungseinheit zu ermöglichen.
Ausserdem muss auch der IEPE-Erregerstrom an Hand von Bandbreite und Kabellänge festgelegt werden.
  Bereich 2 bis 20mA. Standard: 4mA.
Wie wichtig ist eine Anzeige des Signaleingangszustands - OK oder Fehler?
Weitere Frage: Ist für die Messaufgabe ein
  Anti-Aliasing-Filter
a) notwendig oder b) bereits vor der Digitalisierungseinheit (ADC) installiert?
Wenn a: ja und b: nein, bieten sich unsere Module IPE-FM3, -FM6, -DM5 an.
Alternativ empfehlen wir unsere "Aktive Filter" Module.
Neben den, in der Matrix aufgelisteten Kriterien, sollte besonderes Augen-
merk auf die zur Verfügung stehende Stromversorgung gelegt werden.
Die Module IPE-FM1, -FM4 und -FM6 besitzen on-board Ladungspumpen-
Wandler zum Erzeugen sowohl der
  negativen Betriebsspannung (-V_PS) der Elektronik als auch der
  24V (nominal) IEPE Erregerspannung (V_IEPE).
Neben den üblichen 12 bis 15 VDC ist das Modul IPE-FM6 auch mit einer
Spannungsversorgung von 24 VDC (22 bis 26 VDC) erhältlich.
Beim Modul IPE-FM3 müssen diese Spannungen extern zugeführt werden.
In den Gehäusen ( IEPE housing 1) werden diese Versorgungs-
spannungen für die Module bereitgestellt.
Weitbereichs DC/DC-Wandler
    9 bis 18VDC oder
  18 bis 36VDC (optional 9 bis 36VDC)
ermöglichen eine galvanische Trennung der Versorgungen und einen
automotive-gerechten Überspannungsschutz.
Auch IPE-FM1, -FM4 und -FM6 profitieren von der galvanischen Trennung,
Weitbereichsversorgung und Überspannungsschutz.
IPE-DM5 wird grundsätzlich über DC/DC-Wandler versorgt.
Details siehe Datenblatt "IPE-DM5_man_de.pdf".
IPE-FM4 Customers review
"We took our amplifier for a direct comparison with your IEPE supply
(IPE-FM4 *) and connected a microphone with the internal IEPE supply to a channel.
We then connected an identical microphone with your module
(IPE-FM4 *) to another channel and placed both microphones in our semi-anechoic room with the capsules as close together as possible.
The recording thus shows not only the electrical response of the system but
the basic noise in the acoustic laboratory.
This is however very low with 16 to 16.5 dB (A)!
If one now looks at the image with amplitude spectra of both microphones from a time range, the course is almost identical.
If you want to do so and can not assign the difference to the different signal paths, you could almost say that your supply (IPE-FM4 *) performs better.
In any case, the noise is fantastically low and would not cause problems in any application."
* Insertion of Eigner Messtechnik
IPE-FM4 Kundenmeinung
"Wir haben für einen direkten Vergleich mit Ihrer IEPE Versorgung (IPE-FM4 *) unseren Messverstärker genommen und an einen Kanal ein Mikrofon mit der internen IEPE Versorgung angeschlossen.
An einen weiteren Kanal haben wir dann ein identisches Mikrofon mit Ihrem Modul (IPE-FM4*) angeschlossen und beide Mikrofone in unserem Halbfreifeldraum mit den Kapseln möglichst nah aneinander platziert.
Die Aufzeichnung zeigt also nicht nur die elektrische Antwort des Systems sondern das Grundgeräusch im Akustiklabor.
Dieses ist mit 16 bis 16.5 dB(A) jedoch sehr gering!
Wenn man sich nun die Abbildung mit Amplitudenspektren beider Mikrofone aus einem Zeitbereich anschaut, ist der Verlauf nahezu identisch.
Wenn man so möchte und die Differenz nicht den verschiedenen Signalwegen zuordnen kann, könnte man fast sagen, dass Ihre Versorgung (IPE-FM4*) besser performt. Jedenfalls ist das Eigenrauschen fantastisch gering und würde in keinem Anwendungsfall zu Problemen führen."
* Einfügung von Eigner Messtechnik
Diagram: IEPE customers standard versus IPE-FM4
Comparison costimers standard IEPE to IPE-FM4

 More information on request: info[at]eigner-messtechnik[dot]de  Please specify in your enquiry mail the product you are interested in.
