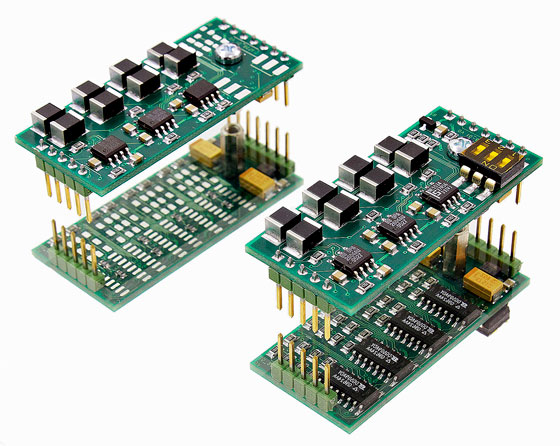

AF08 switchable low-pass filter
Implementations:
The AF08 modules are multi-stage active filters with a Sallen-Key low-pass structure to permit limiting the signal band width. Their main application is as
anti-aliasing filters for analogue/digital converters.
In standard design, the modules are laid out as:
• switchable filters with 4 stages 100 - 200 - 500 - 1000 Hz (-3dB),
• with Butterworth characteristic,
• optimised for high output swing and
• equipped with low-power precision operational amplifiers.
There are a number of equipping variants:
• fixed cut-off frequency filter or
• switchable filters in 2 - 3 - 4 stages in the 4th or 8th order in each case
• Butterworth or Bessel characteristic,
• optimised for low noise or high output swing.
Comparison of filter characteristic and filter order:
      Bessel 4th (-24 dB/oct.) order
      1 kHz (-3 dB - point of definition), Bessel 4th order at 2 kHz -13.5 dB
Ausführungen:
Die Module AF08 sind mehrstufige Aktive Filter mit Sallen-Key Tiefpass- Struktur für die Begrenzung der Signalbandbreite. Ihre hauptsächliche Anwendung sind Anti-Aliasing-Filter für Analog/Digital-Wandler.
In der Standardausführung sind die Module ausgelegt als
• schaltbare Filter in den 4 Stufen 100 - 200 - 500 - 1000 Hz (-3dB),
• mit Butterworth-Charakteristik,
• optimiert für hohe Aussteuerbarkeit und
• bestückt mit low-power Präzisions-Operationsverstärkern.
Es gibt mehrere Bestückungs-Varianten:
• Festfrequenzfilter oder
• schaltbare Filter in 2 - 3 - 4 Stufen in jeweils 4. oder 8. Ordnung
• Butterworth- oder Bessel-Charakteristik,
• optimiert für geringes Rauschen oder hohe Aussteuerbarkeit.
Vergleich von Filter-Charakteristik und Filter-Ordnung:
      Butterworth 8th (-48 dB/oct.) order
      1 kHz (-3 dB - point of definition), Butterworth 8th order at 2 kHz -48 dB

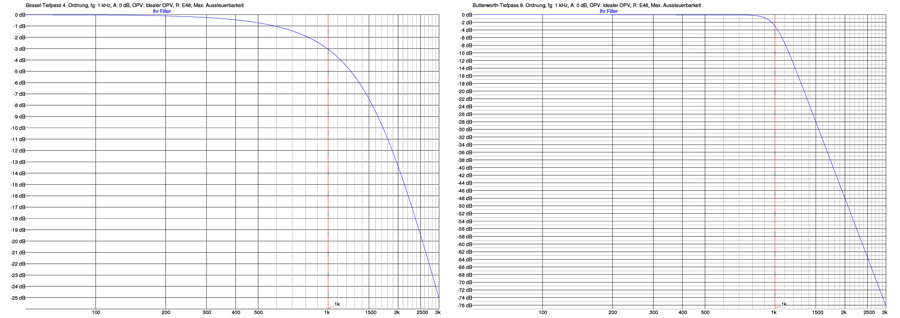

Bessel-Butterworth comparison
In the case of the switchable filters, the filter frequency can be switched either
via
• the DIP switch on the module or
• remotely via a microcontroller or external mechanical switches.
The most practical ratio of frequencies for the switchable filter variants is about 1:10. In other words, frequencies of between 100 Hz and 1 kHz or 1 kHz and
10 kHz can be realised without problem.
Bei den schaltbaren Filtern erfolgt die Umschaltung der Filterfrequenz entweder über
• den DIP-Schalter auf dem Modul oder auch
• ferngesteuert via Microcontroller oder externe mechanische Schalter.
Die praktikable Spanne der Frequenzen bei den umschaltbaren Filtervarianten ist etwa 1:10. D.h. es sind Frequenzen von z.B. 100Hz bis 1kHz oder 1kHz bis 10kHz problemlos realisierbar.

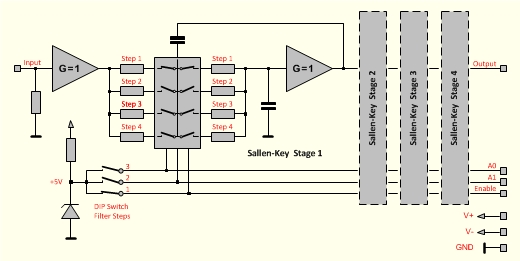

  Principle: AF08 switchable filter
Principle: AF08 switchable filter

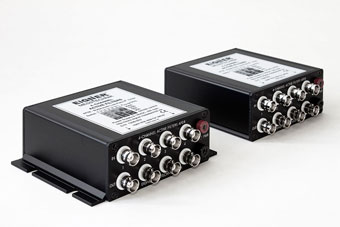

  AF08 - 4 filter modules mounted in a housing
AF08 - 4 filter modules mounted in a housing
 Product info: AF08_info.pdf  [303 kByte info sheet in 'EN']
 Broschüre: AF08_man_de.pdf  [3926 kByte in 'DE']
 Brochure: AF08_man_en.pdf  [3900 kByte in 'EN']
